Disponibile per i Router Serie R.

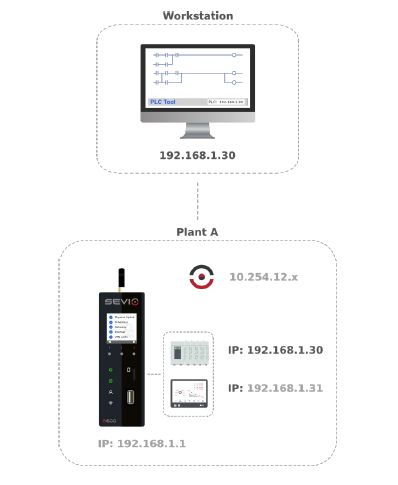

La VPN Layer 2 offre un accesso diretto alla rete d'automazione a livello di collegamento dati (Livello 2 del modello OSI), utilizzando gli indirizzi MAC anziché gli indirizzi IP.
Questo consente di eseguire tutte le operazioni che coinvolgono il Livello 2 senza restrizioni.
Attraverso il servizio VPN L2, il Sistema Sevio consente la connessione a una rete di automazione specifica.
È possibile gestire una connessione utilizzando gli indirizzi IP della configurazione hardware dei Device remoti.
Possibili scenari di utilizzo della VPN L2:
- Assistenza remota con applicativi di automazione che non supportano il NAT.
- Scansione della rete LAN via MAC Address per Dispositivi che non hanno un indirizzo IP preconfigurato.
Configurazione

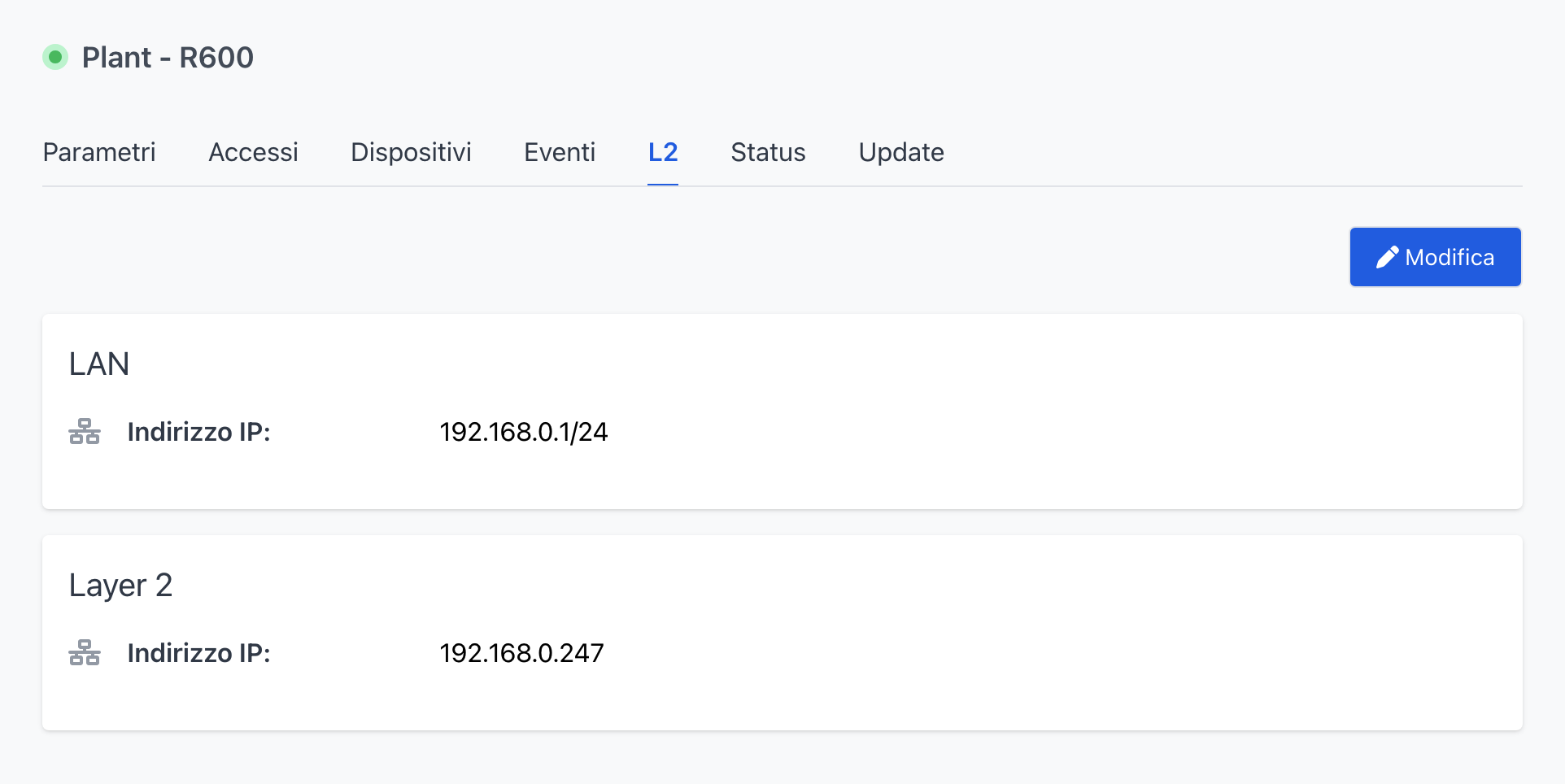

È possibile configurare i parametri per una sessione Layer 2 dal Submenu L2 di Sevio Portal.
Tramite il Panel, l'Utente ha la possibilità di modificare e riservare un indirizzo IP disponibile. L'indirizzo IP rappresenta l'indirizzo assegnato alla Postazione di controllo remota durante la connessione in Layer 2.
Assicurarsi che l'indirizzo IP non non venga assegnato a nessun altro Dispositivo connesso alla rete LAN.
Dal Panel è inoltre visibile il nominativo dell'Utente connesso in tempo reale in Layer 2. La connessione in L2 è concessa ad un solo Operatore per volta per ciascun impianto.
Per ulteriori dettagli, consultare l'articolo L2 Sevio Router.
Connessione
La sessione in Layer 2 può essere stabilita con Sevio Client o OpenVPN.
Per avviare la connessione alla VPN Layer 2 tramite Sevio Client:
- Accedere alla lista Dispositivi e selezionare il Router d'interesse.
- Cliccare il button L2 Connect.
- Una volta terminato, disconnettere selezionando L2 Disconnect.
Per ulteriori dettagli, consultare l'articolo Sevio Client per Windows.
In alternativa a Sevio Client, è possibile avviare la connessione tramite OpenVPN.
Abilitazione L2
Per abilitare una sessione in Layer 2 verso uno specifico impianto:
- Dalla sezione Dispositivi di Sevio Portal, selezionare quello di interesse.

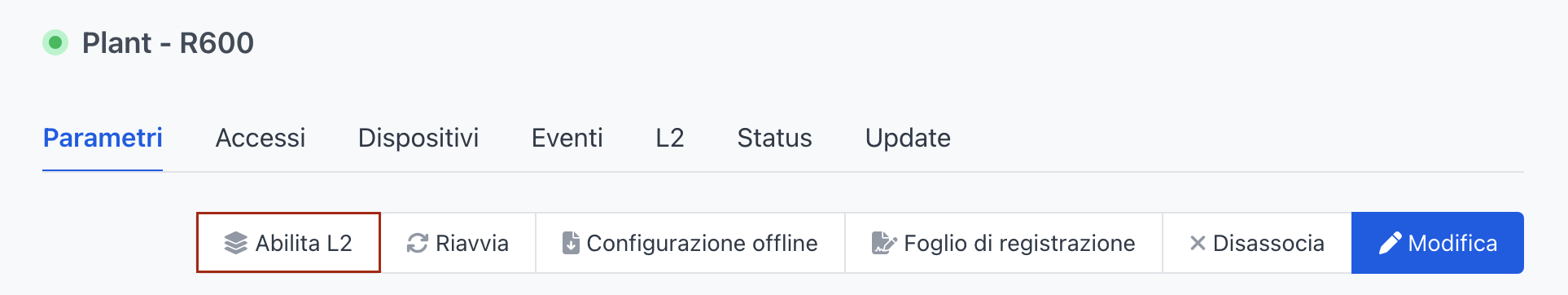

- Dal Submenu Parametri > ActionBar, selezionare Abilita L2.
- Connettere il servizio oVPN L2 sulla Postazione di controllo.
La VPN Layer 2 si può abilitare esclusivamente sull’Account originario.
È possibile stabilire una sola connessione in Layer 2 per Router. Qualora un Utente abbia già abilitato una connessione in L2, la stessa risulterà occupata.
Infine, per connettere la VPN Layer 2 su un impianto specifico, fare clic con il tasto destro sull’icona OpenVPN GUI e selezionare Connetti.
Disabilitazione L2
Al termine della sessione:
- Per disconnettere la VPN, fare clic con il tasto destro sull’icona OpenVPN GUI e selezionare Disconnetti.

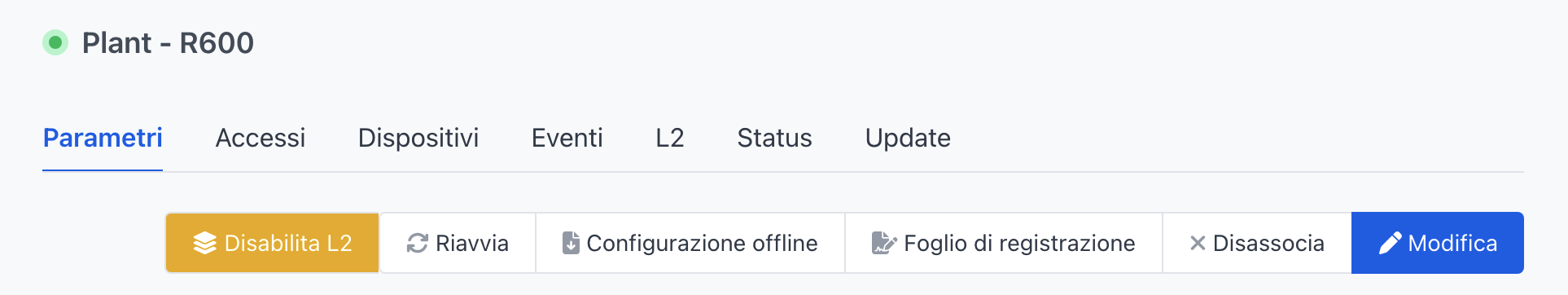

- Su Sevio Portal, dal Submenu Parametri, cliccare sul pulsante Disabilita L2.
Se il Dispositivo (Client) che utilizza la sessione L2 si disconnette dalla rete e non ristabilisce la connessione entro 30 secondi, il sistema interpreterà tale inattività prolungata quale indicazione di sessione non più attiva e procederà alla sua disabilitazione automatica.
La disabilitazione della connessione L2 al termine della sessione è fondamentale per consentire l'accesso ad altri Operatori. L'impianto supporta di fatti una sola connessione L2 attiva.
Per ulteriori dettagli, consultare l'articolo OpenVPN per Windows.
